KEMIC JSC | TÀI LIỆU KỸ THUẬT & TRUYỀN THÔNG

Nguồn tham khảo: https://www.celotech.com

Vết nứt trong các kết cấu xi măng không đơn thuần là lỗi thẩm mỹ bề mặt - đây là dấu hiệu cảnh báo của ứng suất co ngót, sự mất cân bằng độ ẩm, sự chuyển vị của nền kết cấu hoặc quá trình bảo dưỡng không đúng cách.

Trong thực tế thi công các hệ thống như keo dán gạch, vữa tô trát, bột bả (skim coat) và vữa sửa chữa, việc khắc phục vết nứt không chỉ đơn giản là lấp đầy các khoảng trống. Theo khảo sát kỹ thuật, hơn 60% trường hợp vết nứt tái xuất hiện có nguyên nhân cốt lõi từ việc lựa chọn hệ thống vật liệu chưa phù hợp, chứ không hoàn toàn do lỗi thi công. Các vết nứt thường bắt đầu xuất hiện ngay từ giai đoạn đóng rắn sớm, đặc biệt là trong điều kiện thời tiết nắng nóng, gió lớn hoặc trên bề mặt nền có độ hút nước cao - nơi tốc độ bay hơi nước diễn ra nhanh hơn tốc độ thủy hóa của xi măng.

Là đơn vị tiên phong trong lĩnh vực hóa chất xây dựng, KEMIC xin chia sẻ bài phân tích chuyên sâu về cách phân loại, phương pháp xử lý và giải pháp tối ưu hóa hệ thống phụ gia giúp ngăn ngừa triệt để tình trạng nứt vỡ kết cấu.

1. Phân loại các dạng vết nứt xi măng trước khi sửa chữa

Mỗi loại vết nứt có một bản chất vật lý riêng, đòi hỏi những chiến lược xử lý khác nhau:

· Vết nứt co ngót chân chim (Hairline Shrinkage Cracks): Thường là các vết nứt rất mịn trên bề mặt, xuất hiện trong vòng 24 - 72 giờ đầu tiên sau khi thi công (phổ biến ở lớp vữa trát, bột bả hoặc vữa lớp mỏng). Nguyên nhân chủ yếu do bề mặt khô quá nhanh, độ ẩm bốc hơi quá mức hoặc nền hút nước quá mạnh. Đây không phải là lỗi kết cấu mà là hệ quả của ứng suất co ngót do mất nước.

· Vết nứt kết cấu (Structural Cracks): Có đặc điểm rộng hơn, sâu hơn và có xu hướng tiếp tục mở rộng theo thời gian do sự chuyển vị của nền móng hoặc ứng suất chịu tải. Loại vết nứt này đòi hỏi các biện pháp gia cường, bơm keo epoxy chuyên dụng thay vì chỉ vá bề mặt đơn thuần.

· Vết nứt nhiệt hoặc nứt do bảo dưỡng (Thermal/Curing Cracks): Thường gặp ở các bề mặt bê tông có diện tích lớn hoặc lớp vữa sửa chữa dày. Lượng nhiệt thủy hóa cao kết hợp với sự mất nước không đồng đều tạo ra sự chênh lệch ứng suất nội tại, dẫn đến nứt gãy.

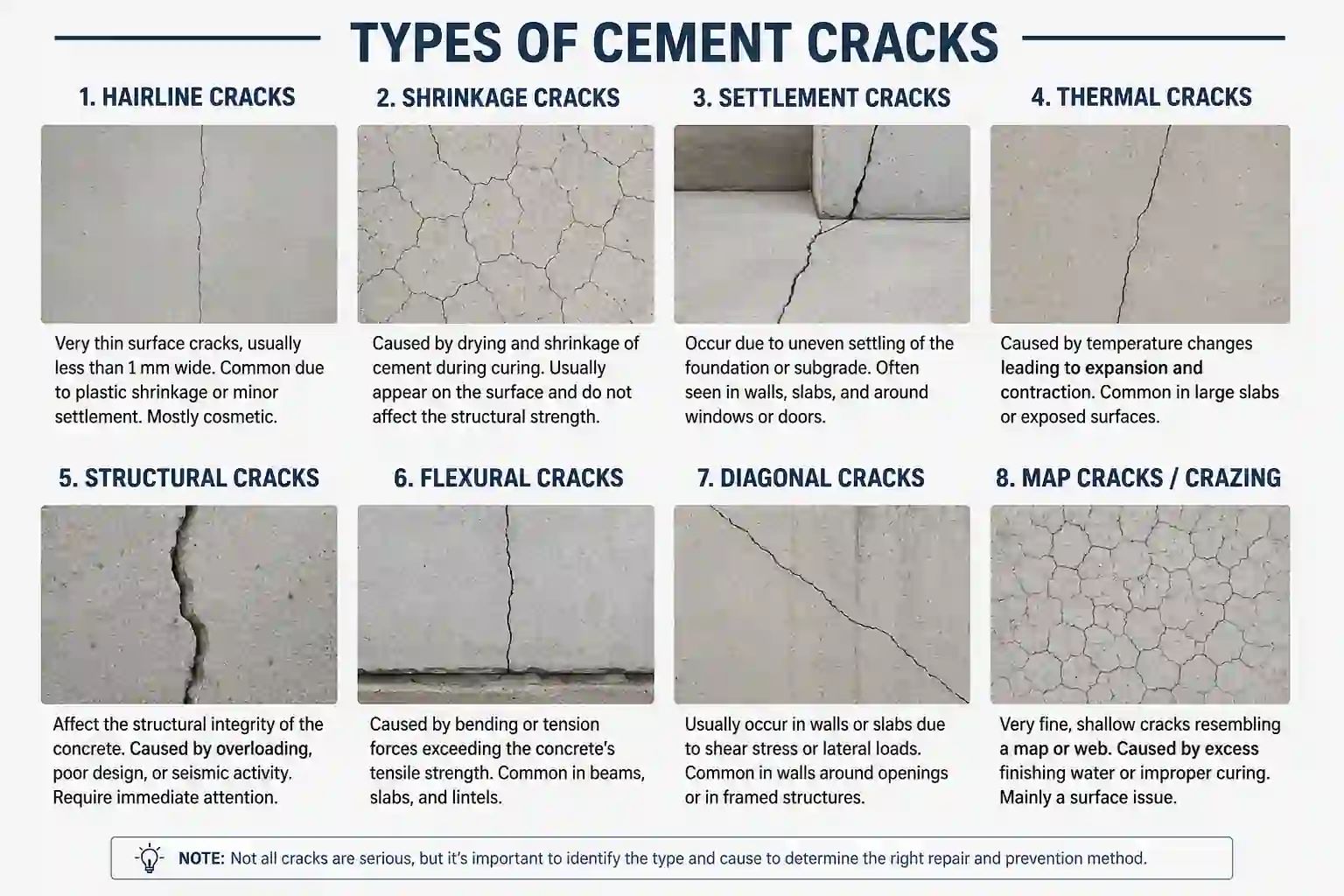

Hình 1. Phân loại các dạng vết nứt thực tế trên bề mặt bê tông và vữa xi măng

2. Chuẩn bị bề mặt

Thực nghiệm thi công cho thấy, nhiều thất bại trong sửa chữa vữa bị đổ lỗi sai cho chất lượng vật liệu, trong khi nguyên nhân thực sự đến từ việc chuẩn bị bề mặt kém:

·  Loại bỏ hoàn toàn bụi bẩn, các hạt lỏng lẻo và lớp vữa yếu trên bề mặt.

·  Làm sạch các tạp chất nhiễm dầu mỡ hoặc hóa chất bám dính.

·  Nới rộng nhẹ các vết nứt quá hẹp (tạo rãnh chữ V) để vật liệu sửa chữa dễ thâm nhập.

·  Bão hòa ẩm bề mặt: Các lớp nền có độ hút nước cao (như gạch bê tông nhẹ AAC hoặc bê tông khô cũ) sẽ hút nước cực nhanh từ vữa sửa chữa mới, làm gián đoạn quá trình thủy hóa tại vùng giao diện cốt liệu, gây ra nứt thứ cấp. Do đó, việc phun nước làm ẩm nền trước khi tô trát là bắt buộc.

3. Phương pháp sửa chữa tối ưu theo mức độ nghiêm trọng

3.1. Đối với vết nứt mịn bề mặt

Sử dụng vữa sửa chữa gốc xi măng cải tiến polymer (Polymer-modified mortar) có cấp phối hạt mịn, giữ nước tốt và co ngót thấp.

Quy trình:

Lưu ý: Trong điều kiện khô hanh, lớp sửa chữa mỏng rất dễ mất nước trong 2 - 3 giờ đầu, làm tăng nguy cơ vi nứt thứ cấp.

3.2. Đối với vết nứt trung bình (2 - 3 mm)

Các vết nứt này đòi hỏi vật liệu có chiều sâu lấp đầy lớn hơn, độ linh hoạt cao và khả năng bám dính giao diện mạnh mẽ để chịu đựng được các biến dạng nhỏ. Hệ thống vữa tối ưu bắt buộc phải kết hợp giữa: Xi măng + Cốt liệu chọn lọc + Nhựa polymer phân tán lại (RDP) + Thừa hưởng đặc tính từ Ether Cellulose (HPMC/MHEC).

4. Cơ chế vật liệu

Nhiều dự án thất bại không phải vì cường độ chịu lực của vữa sửa chữa quá thấp, mà vì hành vi dịch chuyển độ ẩm bên trong hệ thống không được kiểm soát tốt. Một sai lầm phổ biến tại công trường là thêm quá nhiều nước để tăng độ chảy giúp dễ thi công. Lượng nước dư thừa này sau khi bay hơi sẽ để lại hệ thống vi lỗ xốp lớn, làm tăng mô-men co ngót khô và khiến vữa cực kỳ nhạy cảm với vết nứt.

Lưu ý: Vết nứt chỉ xảy ra khi Ứng suất co ngót nội tại > Cường độ chịu kéo chớm nở của lớp vữa.

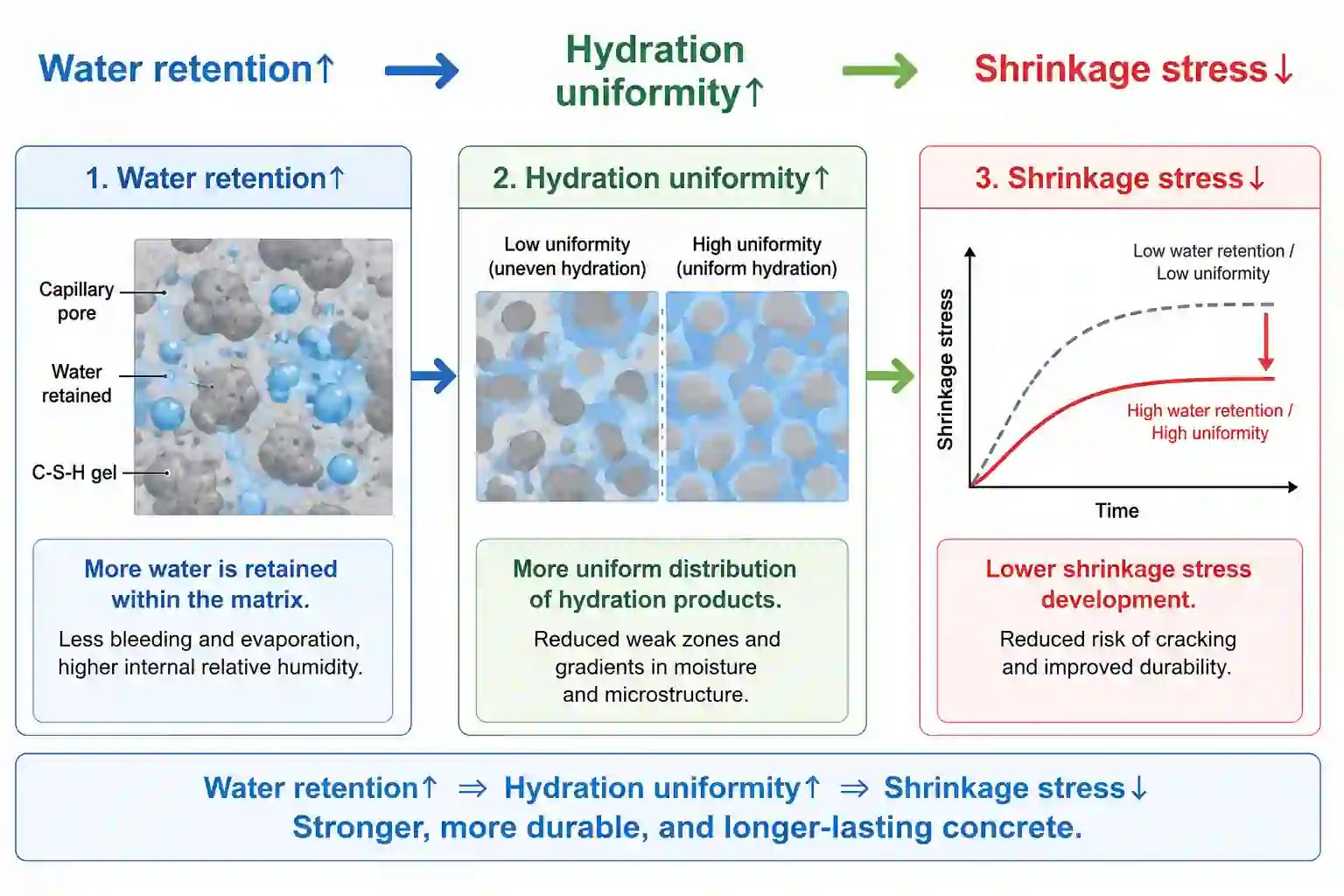

Hình 2. Sơ đồ cơ chế kiểm soát phân bố nước thủy hóa (Water Retention Control)

ngăn ngừa ứng suất co ngót

5. Đề xuất hệ thống phụ gia chống nứt chuyên dụng từ KEMIC

Để cấu thành một sản phẩm vữa sửa chữa xi măng chống nứt bền vững theo thời gian, KEMIC khuyến nghị các nhà sản xuất tối ưu hóa công thức với hệ thống phụ gia đồng bộ như sau:

Khuyến nghị: Khả năng kháng nứt của vữa không được quyết định bởi riêng lẻ một loại phụ gia, mà là kết quả của sự cân bằng động giữa: Tỷ lệ giữ nước, Tốc độ thủy hóa, Độ dẻo hóa polymer, Sức căng bề mặt nền và Quản lý co ngót.

6. Giải đáp thắc mắc kỹ thuật (FAQ)

Câu 1: Tại sao vết nứt xi măng đã sửa chữa lại tái nứt sau vài tuần?

Hiện tượng nứt thứ cấp thường do ứng suất co ngót khô tiếp diễn, lớp nền bên dưới tiếp tục dịch chuyển kết cấu, hoặc do vữa sửa chữa có độ bám dính kém và không có khả năng đàn hồi để hấp thụ biến dạng.

Câu 2: Có phải cứ dùng HPMC có độ nhớt càng cao thì vữa càng chống nứt tốt?

Thực tế không hoàn toàn đúng. Độ nhớt quá cao có thể làm giảm độ linh hoạt khi thi công, gây bẫy khí hoặc ảnh hưởng đến tiến trình thủy hóa tự nhiên. Việc cân bằng cấp phối công thức quan trọng hơn nhiều so với việc chỉ tăng đơn thuần độ nhớt phụ gia.

Câu 3: Độ hút nước của nền ảnh hưởng như thế nào đến độ bền lớp vữa sửa chữa?

Nền hút nước mạnh sẽ “đoạt lấy” độ ẩm của vữa mới, tạo ra vùng giao diện thiếu nước, khiến xi măng không thể thủy hóa hoàn toàn, dẫn đến bột hóa, giảm cường độ bám dính và gây bong tróc, nứt nẻ về sau.

KEMIC - Đối tác cung cấp giải pháp hóa chất xây dựng toàn diện

Nếu doanh nghiệp của bạn đang gặp khó khăn trong việc tối ưu hóa công thức vữa khô, keo dán gạch, vữa sửa chữa chống nứt, hãy để KEMIC đồng hành cùng bạn. Chúng tôi cung cấp các dòng sản phẩm Ether Cellulose (HPMC/MHEC) và Bột nhựa phân tán (RDP) chất lượng cao, được kiểm định nghiêm ngặt tại phòng lab hiện đại, giúp nâng tầm chất lượng công trình Việt.
